روف تاپ پکیج

روفتاپ پکیج چیست؟

روفتاپ پکیج یکی از انواع سیستم تهویه مطبوع است که برای سرمایش و گرمایش منازل یا دفاتر یا سالن ها از آن استفاده می شود. علت نام گذاری روفتاپ پکیج به این شیوه به این دلیل است که روفتاپ پکیج ها در پشت بام نصب می شوند و تمام اجزای تهویه شامل کویل اواپراتور ، فن ، کمپرسور و کندانسور هوایی در یک کابین مجتمع می شوند که یونیت پکیج نیز نامگذاری می شود.

این سیستم تهویه مطبوع متفاوت از سیستم اسپلیت عمل می کند. اسپلیپت ها عموما در کاربری های مسکونی استفاده می شوند و در آن ها کویل اواپراتور و فن را از کمپرسور و کندانسور جدا می کنند و این دو واحد را به ترتیب در داخل و بیرون ساختمان قرار می دهند.

مشخصات فنی روف تاپ پکیج و چگونگی کارکرد این دستگاه

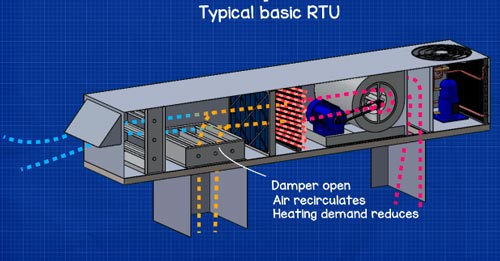

اجزای اصلی روفتاپ پکیج

به طور کلی روف تاپ پکیج شامل یک بدنه اصلی و داکت های متصل به آن بوده که بدنه اصلی پکیج های پشت بامی به تناسب نوع عملکرد از چند بخش تشکیل شده است که هرکدام از این بخش ها اجزا مخصوص به خود را دارند که البته بعضی از این اجزا مانند فن به خاطر ایجاد جریان هوا ، در قسمت های مختلف می توانند وجود داشته باشند. اجزای اصلی روفتاپ پکیج ها عبارتند از :

• دمپر و تنظیم کننده جریان هوای ورودی
• فیلتر ها
• کویل های گرمایش و سرمایش
• فن و الکترو موتور
• واحد کندانسینگ
• استراکچر و کابین

در ادامه این بخش های اصلی را به طور مفصل بیان و شرح می نماییم.

بخش اول مربوط به دریچه های ورودی و خروجی هوا می شود که بر روی بدنه پکیج تعبیه شده اند. بالای دریچه ورودی هوای تازه، قاب پوششی تعبیه شده است که برای حفظ محیط داخلی پکیج از شرایط نامناسب اطراف کاربرد دارد.

بخش دوم مربوط به دمپرهای هوا است که داخل روفتاپ پکیج قرار دارند. این دمپر ها وظیفه کنترل جریان هوای ورودی و برگشتی به داخل کابین را دارند.

بخش سوم مربوط به صفحات فیلترها است که برای حذف ذرات و آلودگی های موجود در هوای ورودی و برگشتی به پکیج به کار می روند.

بخش چهارم شامل کویل های سرمایش و گرمایش است که کویل سرمایش طبق چرخه ترمودینامیکی توسط لوله های مسی با کمپرسور در ارتباط بوده اما کویل گرمایشی توسط لوله هایی به پکیج گرمایشی یا موتورخانه مرکزی متصل است.

بخش پنجم شامل فن و الکتروموتور برای به جریان انداختن هوای تهویه شده در ساختمان است.

بخش ششم شامل کمپرسور ، کندانسور ، سیستم های کنترلی ، فن کندانسور ، شیر فشار شکن و … می باشد.

بخش هفتم خارج از محفظه روفتاپ پکیج است و حاوی کانال ها و دمپرها و دریچه ها و ترموستات است که بیرون از پکیج قرار دارند و وظیفه انتقال و کنترل هوای بین دستگاه تهویه مطبوع و محیط داخلی ساختمان را برعهده دارند. روف تاپ پکیج ها با دو کانال متفاوت در ارتباط هستند. یک کانال که هوای تهویه شده را به ساختمان انتقال می دهد و کانال دیگری که مخصوص هوای برگشتی است و هوای ساختمان را وارد محفظه روفتاپ پکیج می کند.

قسمت هایی که در بالا ذکر شد هرکدام ساختمان مجزایی دارند و تقریبا در تمامی روف تاپ پکیج ها به چشم می خورند اما از قسمت هایی که در بعضی روفتاپ پکیج ها وجود دارند می توان به چرخ دمایی و رطوبت زن اشاره کرد که از چرخ دما به عنوان مبدل حرارتی استفاده می شود و رطوبت زن برای افزایش رطوبت و کیفیت هوا به کار می رود.

روف تاپ پکيج يونيت

ویژگی های روفتاپ پکیج های ساخته شده در شرکت ما

۱ . استفاده از مجموعه موتورفن های EBM و زیلابگ با سطح صدا و مصرف انرژی کم در قسمت کندانسور و فن های Nicotra ایتالیایی در قسمت فن دمنده

۲ . امکان نصب هیتر الکتریکی یا کویل بخار بجای کویل آبگرم برای کار در حالت گرمایش

۳ . مجهز به کمپرسور اسکرال، اسکرو و پیستونی شرکت های معتبر جهانی Bitzer , Copeland , Danfoss در قسمت چیلر دستگاه

۴ . فیلتر آلومینیومی مقاوم و قابل شستشو با قابلیت جذب بالا و نیز مجهز شدن به فیلترهای HEPA و اولپا در صورت نیاز یا درخواست مشتری

۵ . قابل اتصال به سیستم مدیریت ساختمان BMS

۶ . ساخت کندانسور هوا خنک با لوله های مسی و فین های مخصوص آلومینیومی و به حداکثر رساندن بازده آن با انجام تحلیل های سیالاتی و حرارتی مهندسی شده

۷ . طراحی زیبا و تا حد امکان کم حجم

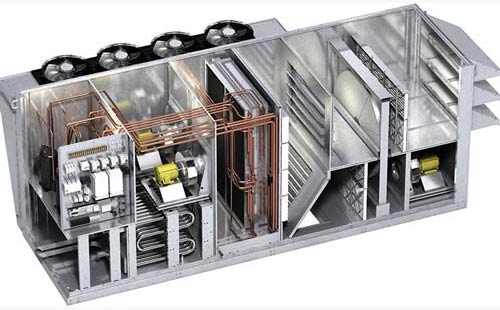

نمونه ای از دستگاه روفتاپ پکیج در حال ساخت در محل کارخانه شرکت ما :

طراحی، ساخت و قیمت روف تاپ پکیج

تمامی مراحل طراحی و ساخت روفتاپ پکیج و سایر دستگاه های تهویه مطبوع گرمایشی و سرمایشی، مطابق با استانداردهای روز در محل کارخانه شرکت ما انجام و کلیه محصولات به طور مستقیم از کارخانه و با قیمت مناسب به فروش می رسند. جهت کسب اطلاعات بیشتر و استعلام قیمت روف تاپ پکیج و نیز انواع دیگر سیستم های تهویه مطبوع و انتخاب مناسب ترین سیستم برای ساختمان خود با مهندسان ما تماس بگیرید.

برای دریافت مشاوره و قیمت برای انتخاب چیلر مناسب با ما در تماس باشید

مدیر فروش (مهندس رسولی) : 09120836168
