برج خنک کننده فایبرگلاس (کولینگ تاور)

برج خنک کننده چیست؟

برج خنک کننده (به انگلیسی : cooling tower) دستگاهی کاربردی است که در سازمان ها ، کارخانجات ، پالایشگاه ها ، آپارتمان ها و ساختمان های بزرگ جهت دفع حرارت استفاده می شود . برج خنک کننده نوعی مبدل حرارتی است که با برقراری تماس بین آب و هوا باعث خنک شدن آب گرم می شود. از این رو، به طور متداول برای دفع گرما از سیستم های تبرید، تهویه مطبوع و فرآیند صنعتی از برج خنک کننده استفاده می شود. نرخ مصرف آب در یک برج خنک کننده تنها در حدود 5% نرخ مصرف آب در یک سیستم با جریان آب طبیعی است. به این ترتیب، برج خنک کننده کم هزینه ترین سیستمی است که بصورت آبی کار می کند. به علاوه، میزان هدررفت آب گرم شده در برج خنک کننده بسیار اندک است. در نتیجه اثرات زیست محیطی این وسیله تا حد زیادی کاهش می یابد. نکته دیگر این که در برج خنک کننده می توان آب را تا دمای مرطوب محیط بعلاوه 2 الی 3 درجه سانتیگراد خنک کرد. دمای هوای مرطوب بسته به میزان رطوبت هوا، معمولاً خیلی کمتر از دمای خشک محیط است.

انواع برج خنک کننده بر حسب نوع عملکرد

برج خنک کن ها از لحاظ نوع عملکرد به چند دسته تقسیم می شوند:

1. برج خنک کننده مدار باز: در این نوع برج خنک کننده، آب توسط یک پمپ به بالای برج خنک کننده انتقال می یابد و توسط نازلها بر روی سطوح خنک کننده پاشیده می شود. هوایی که از پایین برج به داخل برج خنک کننده وارد می شود، توسط مجموعه فن و الکتروموتور که در بالای برج قراردارد، از میان سطوح خنک کننده عبور کرده و به سمت بالا مکیده می شود. بدین ترتیب بر اثر تماس مستقیم آب و هوا، بخشی از آب تبخیر می شود. تبخیر آب یک فرآیند گرماگیر است و گرمای مورد نیاز را از جریان آب داخل برج خنک کننده جذب می کند. این نوع برج خنک کننده برای محیط هایی که از رطوبت نسبی کمی برخوردار است یا به اصطلاح هوا خشک است بسیار مناسب است. عمده ترین عیب این نوع برج خنک کننده هدررفت بیش از حد آب در اثر تبخیر است.
2. برج خنک کننده مدار بسته: در این نوع برج خنک کننده تماس مستقیم بین آب و هوا برقرار نمی شود. آب یا هر سیالی که قرار است در برج خنک کننده سرد شود از داخل یک کویل حرکت می کند. هوا نیز توسط مجموعه فن و الکتروموتور از پایین به بالا مکیده می شود. در اثر برخورد هوا با سطح بیرونی کویل، حرارت از کویل و بالتبع از سیال داخل کویل جذب می شود و توسط جریان هوا به محیط اطراف منتقل می شود.  این نوع برج خنک کننده برای خنک کردن آب با دمای بالا و یا محیط  دارای هوا سرد بسیار مناسب است.
3. برج خنک کننده هیبریدی: زمانی که از ترکیب دو برج خنک کننده مدار باز و مدار بسته استفاده کنیم شکل سومی از برج خنک کننده به نام برج خنک کننده هیبریدی خواهیم داشت. در این نوع برج خنک کننده، آب یا سیال خنک شونده از داخل کویل حرکت می کند و بر روی کویل توسط مجموعه نازل آب پاشیده می شود. مزیت این نوع برج خنک کننده بهینه سازی مصرف آب است. در شب هنگام و یا ایامی که دمای هوا پایین است، برج خنک کننده صرفاً خشک کار می کند ولی در ساعاتی که هوا گرم است، آب بر روی کویل پاشیده می شود و از هر دو نوع انتقال نهان و محسوس جهت سرمایش سیال خنک شونده بهره گیری می شود.

برج های خنک کننده را می توان از دیدگاه های مختلف به شرح زیر تقسیم بندی نمود:

• جنس بدنه (گالوانیزه- فایبر گلاس- بتنی)
• نحوه مکش جریان هوا (طبیعی – اجباری)
• نحوه برخورد جریان هوا و آب (جریان متقاطع و جریان مخالف)
• سیستم توزیع آب (نازل – تشتک- بازوهای آبگردان )
• شکل ظاهری (باتل – مکعبی)
• نوع عملکرد (برج های خنک کننده مدار باز و مدار بسته)

 برج خنک کننده مدار باز:

در واقع همان برج های خنک کننده معمول سیستم های تهویه مطبوع می باشد که سیال ناقل حرارت پس از ورود به برج و پاشش روی پکینگ ها (که باعث افزایش سطح تماس با جریان هوای درون برج می شوند) خنک شده و پس از جمع شدن آب در تشتک پایین برج، مجدداً توسط پمپ به سیکل تبادل حرارت در سیستم تهویه مطبوع باز می گردد.

 برج خنک کننده مدار بسته:

در اینگونه برج ها پاشش آب روی پکینگ ها همراه با جریان هوای درون برج باعث خنک شدن آب در گردش برج شده که این آب در تماس با کویل حاوی سیال ناقل حرارت، باعث کاهش دمای آب یا روغن (یا هر سیال دیگر) جاری در کویل مدار بسته این برج ها می گردد. (قیمت برج خنک کننده مدار بسته به دلیل دارا بورن تجهیزاتی مانند کویل های تبادل حرارت، پمپ و … بسیار گرانتر از برج خنک کننده مدار باز می باشد)

در انتخاب و سفارش برج خنک کننده مدار باز موارد ذیل باید مشخص باشند:

• نوع برج خنک کننده (باتل – مکعبی)
• جنس بدنه برج خنک کننده (گالوانیزه – فایبر گلاس)
• دبی آب در گردش کندانسور یا برج خنک کننده (به ازای هر تن تبرید د رچیلر تراکمی 3GPM و به ازای هر تن تبرید و در چیلرهای جذبی حداقل GPM 4)
• دمای هوای خشک و مرطوب محیط نصب برج خنک کننده
• اختلاف درجه حرارت آب ورودی و خروجی برج خنک کننده
• اختلاف دمای آب خروجی از برج خنک کننده و دمای مرطوب هوای محیط (Opprooch range) (برای مصارف صنعتی)
• ظرفیت برج خنک کننده متناسب با ظرفیت چیلر مورد نظر بر حسب TR (تن تبرید)

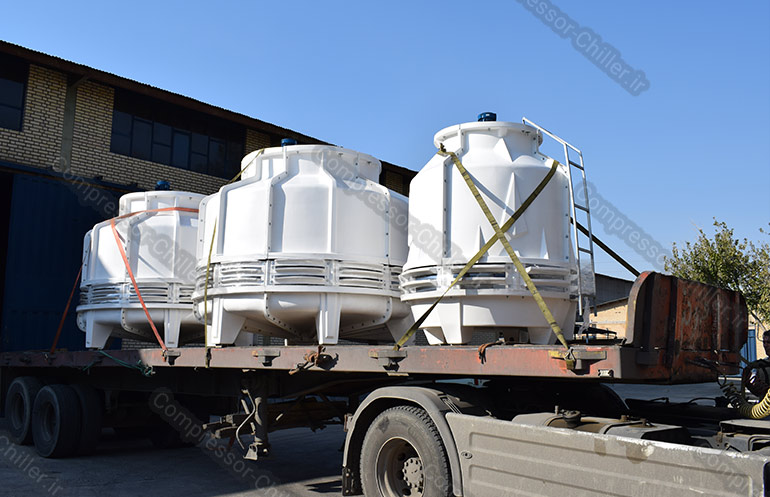

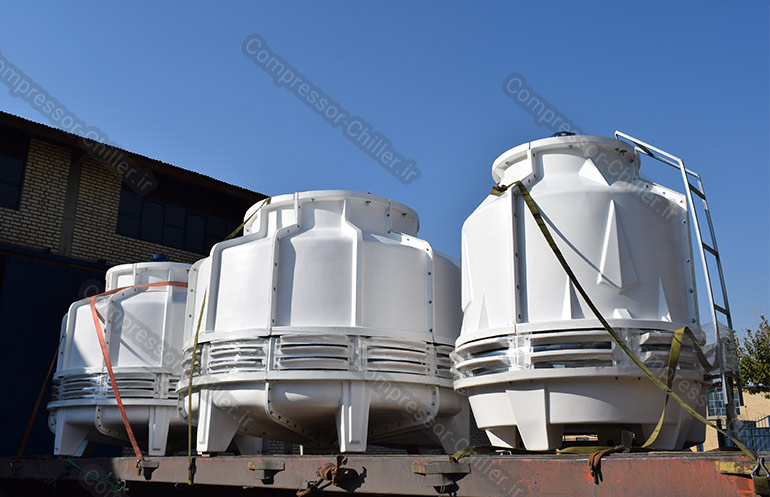

ویژگی های کولینگ تاور مدار باز فایبرگلاس ساخته شده در شرکت ما :

۱ . کولینگ تاور فایبرگلاس ما در ظرفیت های ۱۰ تا ۱۲۰۰ تن تبرید ساخته می شود.

۲ . دارای شکل و ترکیب بسیار موزون و استفاده از مواد اولیه استاندارد

۳ . بدنه دستگاه کولینگ تاور از جنس فایبرگلاس با کیفیت بالا و ضخامت مناسب و تقویت شده با پلی استر

۴ . مقاوم در برابر اشعه های UV و رطوبت

۵ . مجموعه فن دستگاه از نوع اکسیال و به صورت Airfoil (شکل آیرودینامیکی پره ها و وزن ناچیز آن عملکرد بهینه و بی سر و صدایی را مهیا می کند.)

۶ . سیستم انتقال قدرت از الکتروموتور به فن توسط پولی و یا گیربکس (الکتروموتور این دستگاه ها از نوع فلنج دار و ساخت شرکت های معتبر اروپایی با درجه حفاظت IP55 است.)

۷ . اتصال تمامی بدنه و قسمت های مختلف برج توسط پیچ و مهره گالوانیزه

۸ . سطوح خیس شونده یا پکینگ ها از جنس PVC با ضخامت ۳۰۰ تا ۳۵۰ میکرون با گام های متفاوت

۹ . نازل های دستگاه از نوع پلاستیکی و فشار پشت آنها ۳ تا ۵ psi

۱۰ . پوشش حوضچه جمع آوری آب برج خنک کننده با رنگ اپوکسی پوشش به منظور جلوگیری از خوردگی

۱۱ . در صورت درخواست مشتری نصب تجهیزات اضافی مانند اینورتر نمودن موتور الکتریکی، نصب صداگیر بر روی دستگاه و …

ساخت و فروش

تمامی مراحل طراحی و ساخت انواع برج های خنک کننده، مبدل های حرارتی هوا خنک و پوسته و لوله ، انواع چیلرها و سایر دستگاه های خنک کننده سیالات، مطابق با استانداردهای روز و متناسب با نیازهای هر مشتری در شرکت ما انجام و کلیه محصولات به طور مستقیم از کارخانه و با قیمت مناسب به فروش می رسند. جهت کسب اطلاعات بیشتر درباره انواع سیستم های خنک کننده، انتخاب مناسب ترین سیستم برای پروژه خود و نیز استعلام قیمت کولینگ تاور ها و سایر دستگاه ها با مهندسان ما تماس بگیرید.
