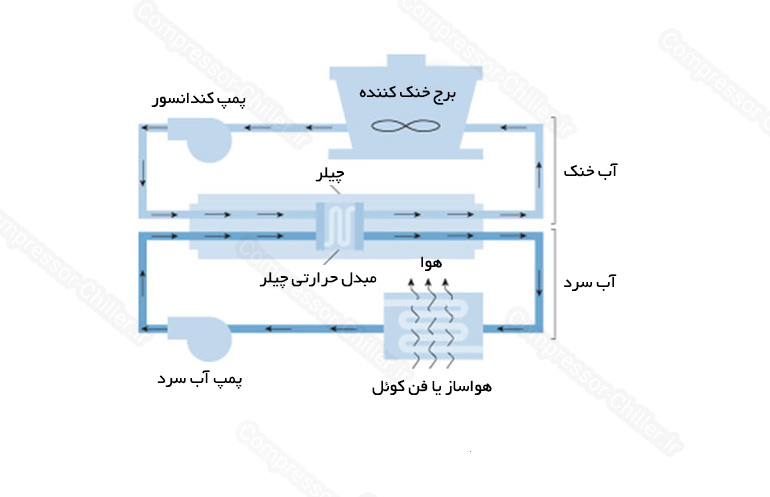

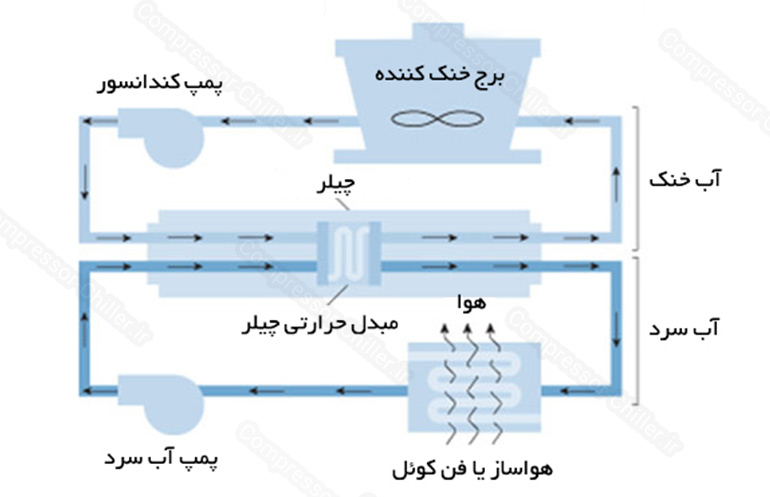

وظیفه چیلر هوایی و انواع دیگر آن این است که آب را در یک مدار بسته ، سرد کرده و با پمپ به یونیت های داخل ساختمان مانند فن کویل ، هواساز و یا به دستگاه های صنعتی (جهت خنک کاری) پمپاژ کنند. آب سرد در لوله های فن کویل و هواساز (و یا مدار دستگاه صنعتی) جاری شده و یک فن با دمیدن هوا از اطراف لوله ها ، دمای هوا را کاهش داده و در ساختمان توزیع می کند.
اطلاعات محصول
- نام دستگاه: چیلر تراکمی هوا خنک
- خدمات : 1 سال گارانتی و 10 سال خدمات پس از فروش
- قیمت : قیمت درب کارخانه -تماس بگیرید : 09120836168
- Category: چیلر تراکمی هوا خنک, چیلرهای تراکمی
Project Details
تمامی دستگاه های سرمایشی و گرمایشی از جمله انواع چیلر تراکمی هوا خنک و آب خنک ، مینی چیلر ، برج خنک کننده ، انواع کندانسور ، اواپراتور و … ما مطابق با نیازها و درخواست های هر مشتری به طور خاص طراحی و تولید شده و به صورت مستقیم از کارخانه و با قیمت مناسب به فروش می رسند. جهت کسب اطلاعات بیشتر درباره چیلر هوایی و مقایسه آن با سایر چیلرها و دستگاه های خنک کننده ، انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید.
چیلر هوایی چیست ؟

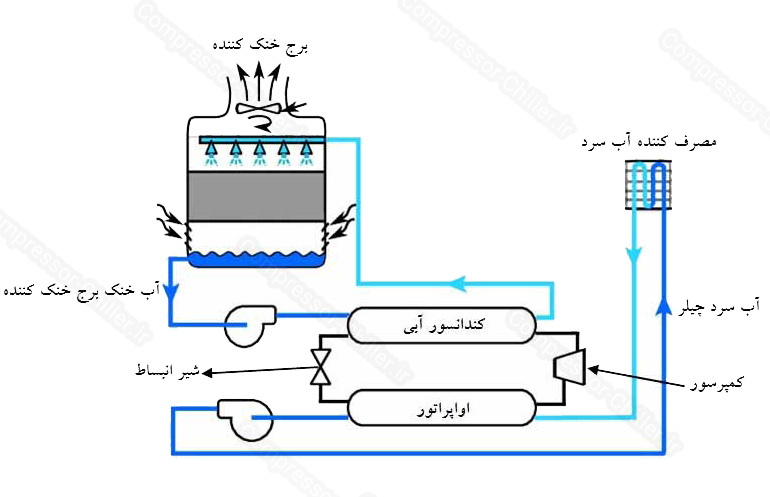

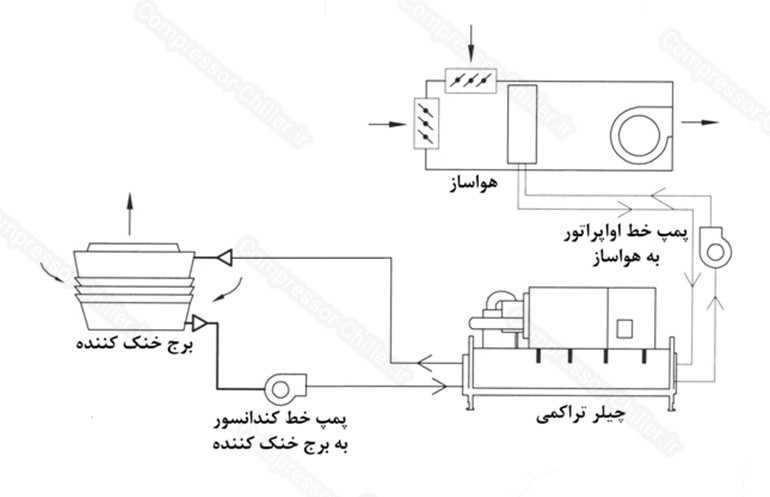

چیلرهای تراکمی به دو دسته کلی چیلر هوایی (هوا خنک) و آبی (آب خنک) تقسیم می شوند که اصول کارکرد و قطعات آنها بسیار شبیه به هم بوده و با این تفاوت که در چیلر تراکمی هوا خنک (هوایی) ، کندانسور به صورت هوا خنک بوده و با استفاده از فن هایی (فن های نصب شده در بالای چیلر – مطابق شکل زیر) که هوا را از روی لوله های کندانسور می دمند ، خنک می شود. ولی در چیلر تراکمی آب خنک (آبی) ، کندانسور با استفاده از آب خنک شده و این آب بعد از گرفتن حرارت کندانسور ، به وسیله پمپ به برج خنک کننده ارسال می شود تا مجددا در برج ، خنک شود. چیلر تراکمی هوا خنک که به آن چیلر هوا خنک یا چیلر هوایی نیز گفته می شود ، یکی از مناسب ترین دستگاه ها جهت سرمایش هوای ساختمان های مسکونی ، مراکز خرید و مجتمع های تجاری ، ادرای ، صنعتی ، آموزشی ، ورزشی و نیز تجهیزات ، ماشین آلات و دستگاه های صنعتی است. مخصوصا در مناطقی که با مشکل تامین آب ، مصرف و هزینه بالای آن مواجه هستیم زیرا که چیلر هوایی بر خلاف چیلر آبی ، مصرف آب ندارد.
| 1 | كمپرسور | دستگاه دارای 4 کمپرسور از نوع اسکرال مارک کوپلند zr125 و مناسب جهت كاركرد با مبرد R407 یا R22 مي باشد. |
| 2 | كويل كندانسوري | كويل كندانسوري كه از لوله هاي مسي و فين هاي آلومينيومي موج دار سينوسي كه توسط ماشين اتوماتيك يكپارچه مي گردند، ساخته مي شود. |
| 3 | فن هاي كندانسوري | به منظور تقطير مبرد در كويل كندانسوري از فن هاي Axial مارك دمنده با دور 900 rpm استفاده مي شود. |
| 4 | اواپراتور | اواپراتور دستگاه از نوع پوسته لوله اي (shell & Tube) بوده و از پوسته فولادي و لوله هاي مسي “8/3 ساخته مي شود. |
| 5 | بدنه دستگاه | ستون بندي دستگاه از مقاطع ورق گالوانیزه با پوشش رنگ پودري الكترواستانيك به ضخامت مناسب به صورت CNC می باشد.
بدنه دستگاه از ورق گالوانیزه مرغوب به ضخامت مناسب با درب های قابل دسترسی و قابل برداشت با پوشش رنگ پودری الکترواستاتیک به ضخامت 80 میکرون می باشد. |
| 6 | كنترلرهاي دستگاه | کنترلر plc لوگوی زیمنس
كنترلر فشار رانش و مكش كمپرسور (High & Low pressure control) مارك Danfoss كنترلر فشار بالاي سيستم ((High pressure control مارك Danfoss ترموستات و آنتي فريز (Anti-freeze & Thermostat) مارک تکنیکال یا مشابه |
| 7 | قطعات سيكل تبريد | شير برقي (Seloneed valve) مارك کستل یا ALCO یا Danfoss
شير انبساط (expansion valve) مارك کستل یا ALCO یا Danfoss شير دستي (service valve) مارك کستل یا ALCO یا Danfoss سايت گلاس مارك کستل یا ALCO یا Danfoss شير اطمينان (Safety valve) مارك Hanri اورجینال یا کستل فيلتر دراير (Drier Filter) مارك کستل یا ALCO یاDanfoss |
| 8 | تابلو برق دستگاه | قطعات برقي شامل كنتاكتور، بي متال، كليد حرارتي مارك هیوندا ی
كليدهاي مينياتوري مارك هیوندای ، رله مارك فایندر |
| 9 | عايقكاري سيكل تبريد | در اواپراتور دستگاه و مسير مكش كمپرسور از عايق هاي حرارتي الاستومری به ضخامت 13 ميلي متر به منظور افزايش راندمان سيستم استفاده مي شود. |
| 10 | تست نشتي سيكل تبريد | قسمت فشار بالاي سيستم بصورت جداگانه تحت فشار 400 psi و قسمت فشار پايين تحت فشار 250 psi با ازت تست مي گردد. |
کمپرسور چیلر هوایی :
مهمترین قطعه در چیلرها کمپرسور و موتور الکتریکی آن است که باید با توجه به کاربرد آن به نحو صحیح انتخاب گردد.
چهار نوع از بهینه ترین کمپرسورها در صنعت چیلرسازی عبارتند از :
۱ . نوع اسکرال Scroll یا حلزونی
۲ . نوع اسکرو Screw یا مارپیچی
۳ . نوع سیلندر و پیستون Piston type یا رفت و برگشتی
۴ . نوع سانتریفویژ Centrifugal یا گریز از مرکز
مزایای کمپرسور اسکرو چیست؟
۱ . دارای ضریب عملکرد COP بیشتر نسبت به نوع رفت و برگشتی (سیلندر و پیستونی)
۲ . دارای قطعات متحرک کمتر نسبت به نوع سیلندر و پیستونی و در نتیجه استهلاک و لرزش کمتر نسبت به آن
۴ . دارای سیستم کنترل ظرفیت کاری به صورت پیوسته و در نتیجه افزایش راندمان چیلر
مزایای کمپرسور اسکرال عبارت اند از :
۱ . دارای کمترین تعداد قطعات متحرک و در نتیجه کارکرد بدون صدا و ارتعاش به نحوی که کم صداترین و کم ارتعاش ترین نوع کمپرسور است.
۲ . طول عمر بسیار بالا ، نگهداری کم هزینه و داشتن کمترین میزان خرابی به علت کم بودن گشتاور لحظه استارت
۳ . مقاومت کمپرسور در برابر بازگشت مایع
۴ . ضریب عملکرد COP بیشتر نسبت به نوع سیلندر و پیستونی
مزایای کمپرسور سیلندر و پیستونی عبارتند از :
۱ . قابلیت نصب و کارکرد در ظرفیت های مختلف
۲ . قابلیت تعمیر آن در صورت فرسوده شدن یا خرابی
۳ . قابلیت تحمل فشارها و دماهای بالا و مناسب ترین نوع کمپرسور جهت کار در مناطق با آب و هوای گرم و مرطوب (حاره ای)
مزایای کمپرسور سانتریفیوژ عبارتند از :
۱ . مناسب برای کاربردهایی که در آن چیلر مجبور است که در تمام ساعات کارکرد خود با حداکثر توان کار کند. زیرا نوع سانتریفیوژ دارای یک ایمپلر (توربین) است که در حالت های کاری با بار کم یا متوسط ، دچار افت راندمان شدید می شود و لذا باید از آن فقط در حالت تمام بار (full load) استفاده نمود.
نوع و برند کمپرسور چیلر تراکمی هوا خنک ساخته شده ما :
معمولا با توجه به محدوده ظرفیت چیلر تراکمی هوا خنک و آب خنک ساخته شده در شرکت ما از کمپرسورهای زیر در مدار استفاده می شود. هر چند در برخی پروژه ها ممکن است با توجه به نیاز یا درخواست مشتری ، در ظرفیتی مشخص ، از نوع دیگر آن نیز استفاده شود.
ظرفیت های بیشتر از ۵۰ تن تبرید ⇐ معمولا کمپرسورهای اسکرو و اسکرال برند Danfoss , Bitzer , Hanbell
ظرفیت های بین ۲ تا ۵۰ تن تبرید ⇐ معمولا کمپرسورهای اسکرال برند Danfoss و Copeland
کل ظرفیت ها برای شهرهای با آب و هوای گرم و مرطوب (حاره ای) ⇐ کمپرسورهای سیلندر و پیستونی برند Danfoss , Bitzer , Copeland
چیلر هوایی یا آبی با ظرفیت های بالا و کارکرد مداوم با حداکثر توان ⇐ کمپرسورهای سانتریفیوژ یا همان گریز از مرکز
کمپرسورها به صورت چند مداره (چند مرحله ای) مورد استفاده قرار می گیرند. کمپرسورهای چند مرحله ای این مزیت را دارند که به صورت پله پله در مدار قرار گرفته و سیستم به صورت پله ای عمل می کند و کاهش قابل توجه ای در مصرف برق ایجاد می گردد. برای مثال در یک چیلر ۴ کمپرسوره با ۴ مدار مستقل (۴ مرحله ای)، وقتی که ۲۵ درصد توان سرمایشی نیاز باشد ، فقط یکی از کمپرسورها روشن شده و بقیه کمپرسورها خاموش هستند که ضمن کاهش مصرف برق ، عمر سیستم نیز افزایش می یابد.
برخی از ویژگی های چیلر هوا خنک :
۱ . زیر بار قرار گرفتن چیلر هوایی به صورت تدریجی و با توجه به میزان برودت مورد نیاز و در نتیجه کاهش مصرف انرژی دستگاه و افزایش عمر آن
۲ . ساخت اواپراتور چیلر از نوع پوسته و لوله (Shell and Tube) با مداربندی های خاص و به حداکثر رساندن راندمان انتقال گرما در آن با ایجاد جریان مغشوش در سیال به روش های مختلف و مطابق با آنالیزهای سیالاتی و حرارتی مهندسی شده
۳ . تست هیدرواستاتیکی اواپراتورها و کندانسورها مطابق استاندارد ASHRAE
۴ . تهیه قطعات سیکل تبرید ، تجهیزات کنترلی و الکترونیکی از مارک های معتبر اروپایی
۵ . استفاده از سیستم PLC به منظور کنترل دقیق تر دستگاه ها در کاربری های خاص
۶ . استفاده از مبردهای دوستدار محیط زیست R134A , R407C , R404A و …
۷ . انتخاب نوع و برند کمپرسور با توجه به نیاز یا درخواست مشتری (بیتزر Bitzer ، کوپلند Copeland و دانفوس Danfoss)
۸ . قابلیت اتصال به سیستم های مدیریت هوشمند ساختمان BMS و قابلیت کنترل چیلرها از داخل خانه یا محل موتورخانه
۹ . مجهز کردن کندانسور هوا خنک به موتورفن های شرکت های معتبر جهانی EBM و زیلابگ

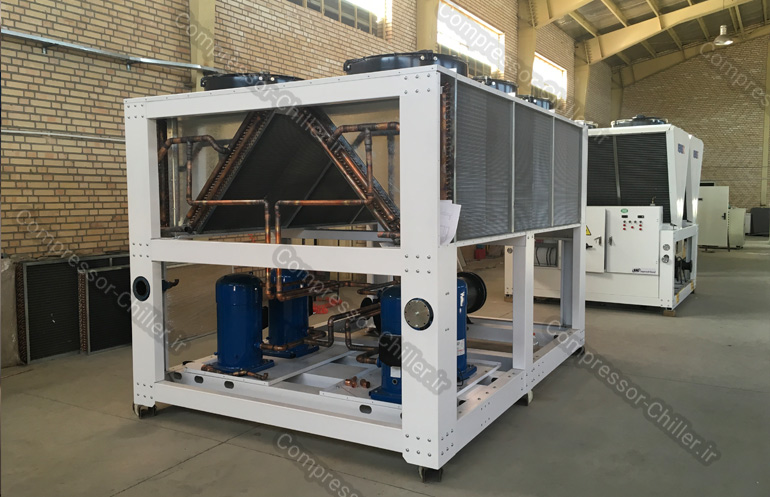

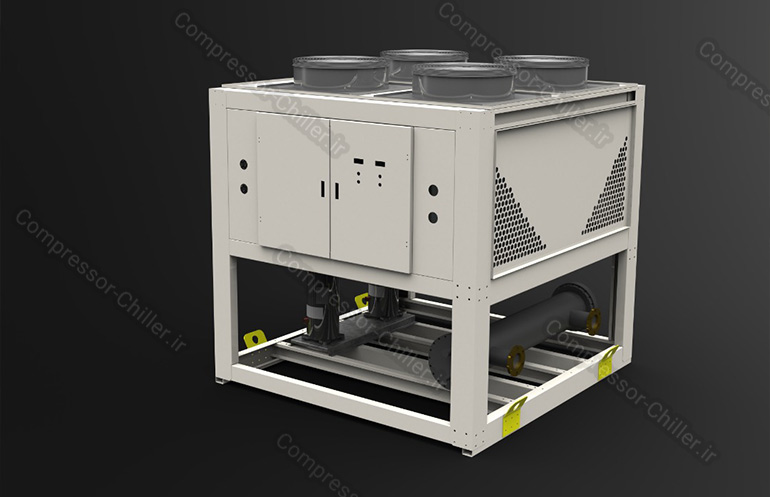

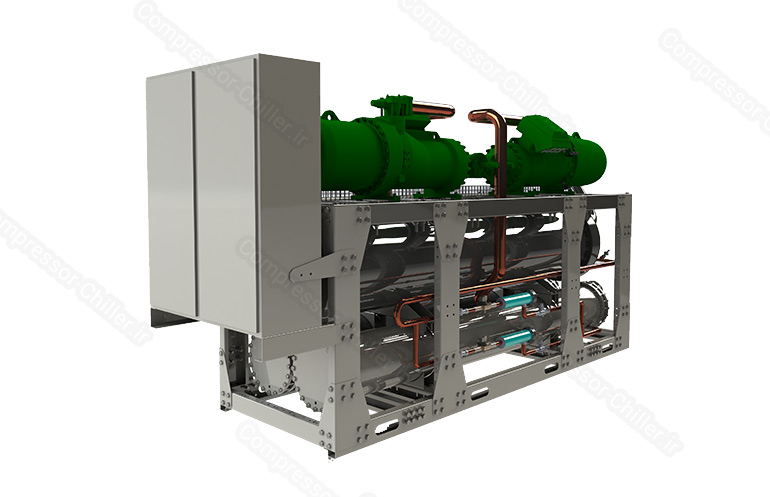

نمونه چیلر تراکمی هوا خنک تولید شده :
طراحی ، تولید و فروش انواع چیلر
تیم ما طراح و تولید کننده انواع دستگاه های سرمایشی و گرمایشی از جمله انواع چیلر تراکمی هوا خنک و آب خنک ، مینی چیلر ، برج خنک کننده ، انواع کندانسور ، اواپراتور و … مطابق با استانداردهای روز صنعت تهویه و تبرید است. تمامی محصولات ما مطابق با نیازها و درخواست های هر مشتری به طور خاص طراحی و تولید شده و به صورت مستقیم از کارخانه و با قیمت مناسب به فروش می رسند. جهت کسب اطلاعات بیشتر درباره چیلر هوایی و مقایسه آن با سایر چیلرها و دستگاه های خنک کننده ، انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید.
